如何提升锅炉受热面喷涂涂层的耐高温、耐腐蚀性能？

锅炉受热面长期处于高温、高腐蚀、高磨损的恶劣工况中，涂层的耐高温与耐腐蚀性能直接决定设备运行稳定性和使用寿命。想要有效提升这两项核心性能，需从材料选型、工艺优化、表面预处理、后期防护等全流程科学把控，形成完整的性能强化体系。以下是经过实践验证的专业方法，助力企业实现涂层性能升级，降低设备维护成本。

一、精准选型：匹配工况的高性能喷涂材料是基础

涂层性能的核心取决于材料本身，需结合锅炉实际运行温度、介质成分（如酸碱介质、含硫烟气等）选择适配材料，避免“一刀切”选型。对于高温工况（800-1200℃），可优先选用高温纳米陶瓷涂层、烯碳陶瓷涂层等材料，这类材料采用纳米级颗粒复合工艺，不仅耐高温稳定性强，还具备优异的耐酸碱侵蚀能力，经测试在25%氢氧化钠溶液浸泡720小时后仍能保持结构完整。若工况存在强腐蚀介质，可选择超音速等离子热喷涂专用的高熔点合金粉末或陶瓷基复合材料，利用材料本身的化学惰性抵御腐蚀侵袭。

此外，材料的颗粒特性也需关注。选择平均粒径精细化、成分均匀的喷涂材料，能提升涂层致密度，减少孔隙率，从根源上降低腐蚀介质渗透风险。例如纳米远红外节能涂层的平均粒径可达1.5Nm左右，喷涂后能形成致密的釉面陶瓷聚合体，有效阻挡高温腐蚀介质侵蚀。

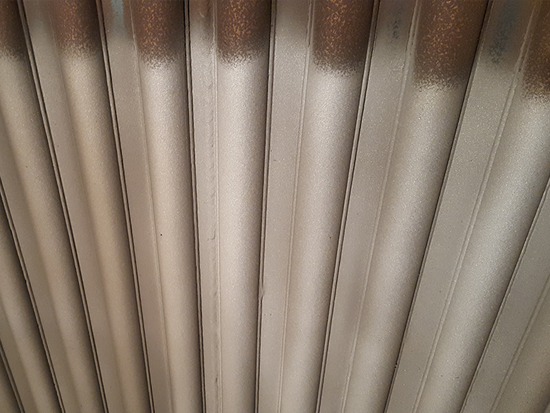

二、工艺升级：先进喷涂工艺提升涂层结合强度与致密度

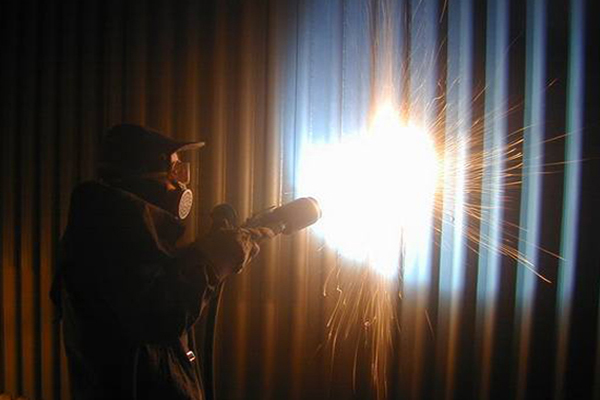

喷涂工艺是影响涂层性能的关键环节，先进工艺能让材料与基体形成更牢固的结合，同时优化涂层微观结构，增强耐高温、耐腐蚀能力。推荐采用超音速等离子热喷涂、超音速电弧喷涂等先进工艺，相比传统工艺，这类工艺具有两大核心优势：一是等离子射流温度可达上万摄氏度，能确保高熔点材料充分熔融，形成均匀致密的涂层；二是喷射粒子速度更快，涂层与基体的结合强度更高，孔隙率更低，可有效避免高温下涂层脱落或腐蚀介质渗透。

工艺实施过程中，需精准控制关键参数。例如超音速等离子热喷涂需合理调节气体流量、喷涂距离、粉末送料速度，确保涂层厚度均匀控制在150-400μm的理想范围，既保证防护性能，又避免因厚度过大导致热胀冷缩不匹配问题。对于复杂的受热面结构，可采用7轴机器人手臂联动喷涂，实现全方位无死角覆盖，提升涂层整体性能一致性。

三、严格预处理：筑牢涂层与基体的结合基础

表面预处理不到位会导致涂层与基体结合不牢固，高温工况下易出现脱落，进而失去防护作用。预处理需遵循“清洁-粗化-干燥”的规范流程：先通过喷砂处理去除基体表面的氧化皮、锈迹和油污，喷砂磨料选用粒径0.5-1.5mm的石英砂或金刚砂，压力控制在0.6-0.8MPa，确保表面清洁度达到Sa 2.5级标准（ISO 8501）；对于焊缝、毛刺等不规则区域，需额外进行机械打磨，保证表面平整；随后通过碱性溶液脱脂、稀酸溶液酸洗去除残留杂质，经80-120℃加热烘干，清除水分，避免残留湿气影响涂层结合强度。

必要时可增加“喷涂打底”环节，选用专用打底丝形成过渡层，进一步提升工作涂层与基体的结合力，防止高温工况下出现分层脱落问题。

四、后期防护：封孔处理与规范维护延长性能寿命

喷涂完成后的后期处理和日常维护，能有效延长涂层耐高温、耐腐蚀性能的有效期。先需进行封孔处理，通过涂刷专用封孔剂封堵涂层内部的微小孔隙，避免腐蚀介质通过孔隙渗透到基体，从内部破坏涂层结构。封孔剂需选用与涂层材料兼容、耐高温的产品，确保在锅炉运行温度下不软化、不失效。

日常运行中，需建立规范的维护机制：定期监测涂层表面状态，及时清理积灰、结渣，避免局部过热导致涂层老化；合理控制锅炉运行参数，避免频繁的温度骤升骤降，减少涂层因热应力产生裂纹；若发现涂层局部破损，需及时采用补喷涂方式修复，防止腐蚀范围扩大。

综上，提升锅炉受热面喷涂涂层的耐高温、耐腐蚀性能，需实现“材料-工艺-预处理-维护”的全流程精细化管控。建议选择具备专业技术能力、丰富行业经验的喷涂厂家，根据锅炉实际工况制定定制化方案，确保涂层性能与工况精准匹配。优质的涂层防护能显著延长锅炉受热面使用寿命，降低停机维修频率，为企业提升生产效率、控制运营成本提供有力支撑。
