产品banner
您当前的位置 : 首 页 > 资讯动态 > 行业资讯

锅炉水冷壁防结焦纳米陶瓷涂层

2022-08-20

目前市场上销售纳米陶瓷涂层大致有两大系列,有机系列和无机系列,其中有机系列的纳米陶瓷涂层一般以有机硅为载体,其耐高温度一般400摄氏度内,超过此温度就会发生碳化或者软化,而无机系列的纳米陶瓷涂层是能承受1500摄氏度的高温,可以用在不同行业,薄涂层可以起到防氧化防腐的效果,厚涂层不但可以起到防氧化防腐的效果,还可以起到耐磨效果。

纳米陶瓷涂层可以作为陶瓷、玻璃、金属等涂层材料,可用于冶金窑炉、石英加热管镀白、灯管接头胶泥、燃煤电厂制粉系统抗冲腐蚀磨损涂层涂料、汽车发动机火花塞陶瓷涂层防积碳、钢材标识、钢化玻璃LOGO标识、耐高温玻璃油墨等诸多工业领域。常温喷涂在玻璃、陶瓷、金属等物体表面,低温烘干或者常温自干,与表面的附着力强,坚硬耐磨耐划伤,不开裂,性能良好。

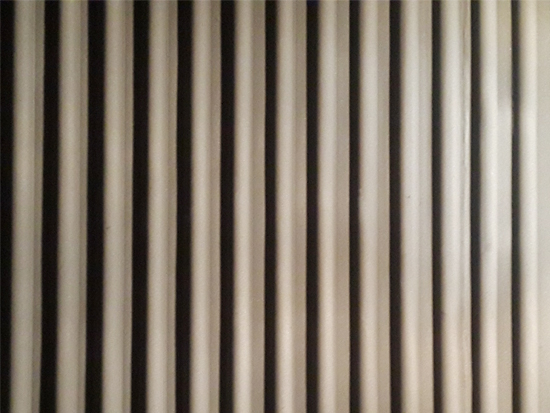

水冷壁喷涂

性能特点:

名称 纳米陶瓷涂层

外观 黄色,粘稠状的液体

耐高温 1500℃,短时间可耐1800℃

表干 30min

重涂间隔 2h

硬度 5H

耐性 良好的耐油性能,耐酸耐碱性

涂层厚度:

根据客户自己需要,可以相应的厚度,施工中需层层的喷涂或者刷涂,如果需要涂比较厚的厚度,可先涂一层,厚度可控制在1-2mm,然后在低温80℃左右或者常温彻底干燥后,继续施工涂抹二层,三层,四层。只有在彻底干燥后才可以进入高温状态下使用。

应用范围:

多用于冶金窑炉、石英加热管、燃煤电厂制粉系统抗冲腐蚀磨损涂层涂料、汽车发动机火花塞陶瓷涂层防积碳、钢材标识、钢化玻璃LOGO标识、耐高温玻璃油墨、航空航天等工业领域。该涂料是水性涂料,使用时常温干燥成型,干燥成型后硬度跟陶瓷硬度差不多。对底材要求表面应清洁干燥,没有油脂、灰尘、盐份等杂质,受损区域应手工清理和修复,使用时,根据具体要求,可以涂0.1mm到几个厘米厚度,进行喷涂,漆膜成型后,可以对玻璃、石英管、陶瓷、金属等涂层材料表面起到抗氧化保护做用。

纳米陶瓷喷涂

当用于锅炉水冷壁表面时可以起到防结焦的作用。

施工方法:

1:喷砂,表面粗糙化处理

2:一层喷涂涂层不易过厚,50um左右,方便涂层中水气挥发,喷涂后,表干后,加温固化,60度1小时,100度30分钟。

3:二层喷涂厚度在80um左右,加上一次喷涂涂层后总厚度在150um左右。

4:涂层浆液有沉淀物,需先搅拌均匀。

纳米陶瓷涂层热处理工艺:

将纳米陶瓷涂层沉淀物搅拌均匀,涂刷在金属表面,

室温阴干24h后加热固化,

升温速度约为1~2℃/min,升温步骤:60℃(1.0 h)→120℃(1.0h) →200℃(1.0h)→500℃(0.5h)→600℃(0.5 h)。


标签

最近浏览:
