产品banner
您当前的位置 : 首 页 > 资讯动态 > 公司动态

水冷壁防磨喷涂中的喷绘是什么?

2019-10-19

锅炉采用循环流化床锅炉。水冷壁喷涂价格它为单汽包、自然循环、集中下降管,门形布置的燃煤循环流化床锅炉,全钢构架。炉膛为膜式水冷壁悬吊的封闭结构,左右两个高温汽冷旋风筒位于炉膛出口和尾部竖井烟道之间,旋风筒采用膜式汽冷管结构,管内的流动介质为汽包出来的饱和蒸汽,旋风筒采用支撑结构。旋风筒出口水平烟道,尾部包覆过热器采用悬吊封闭结构。高温过热器、低温过热器通过支块挂搁在包覆过热器上。

省煤器和空气预热器依次布置在尾部竖井烟道之中,并采用支撑结构。  本次针对过热屏变形碳化严重进行更换,更换时拆除左侧水冷壁(炉膛内浇注料上1米以上长5米),停炉检查发现水冷壁局部磨损严重,尤其是浇注料以上1.5米处的焊缝附近及原喷涂接口处(原喷涂范围在浇注料上2米内)。

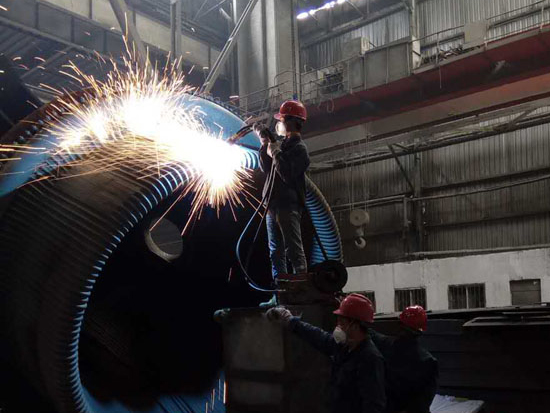

水冷壁喷涂

水冷壁管壁的磨损是与气流中固体物料浓度、烟气速度、颗粒的特性硬度和流道几何形状等密切相关。研究表明,冲刷磨损量大约与气流速度的3.6次方成正比。而在循环流化床锅炉中,固体物料的浓度巨大,通常可达煤粉炉的几十倍到上百倍,并且烟气流速大,颗粒硬且棱角尖锐,因而在高速烟气的带动下,对循环流化床锅炉水冷壁等受热面部位的冲刷磨损极为严重;尤其在炉膛浇注料上部水冷壁部位,由于位处密相区边缘区,不但受到严重的高速高浓度含床料、燃料气流的强烈冲刷、磨损,而且存在严重的涡流效应、切割效应和离心作用。涡流效应在炉膛四角部位,由于该处形成边壁流,物料汇集此处较多,且由于固体颗粒的惯性作用,局部磨损作用尤为明显,而切割效应体现在防护墙根部水冷壁处,其原因是由于浇注料的顶部提供了一个平台,当固体颗粒以较高的速度下降到该平台时流向发生变化,对水冷壁管侧进行直接冲刷磨损。


标签

最近浏览:
